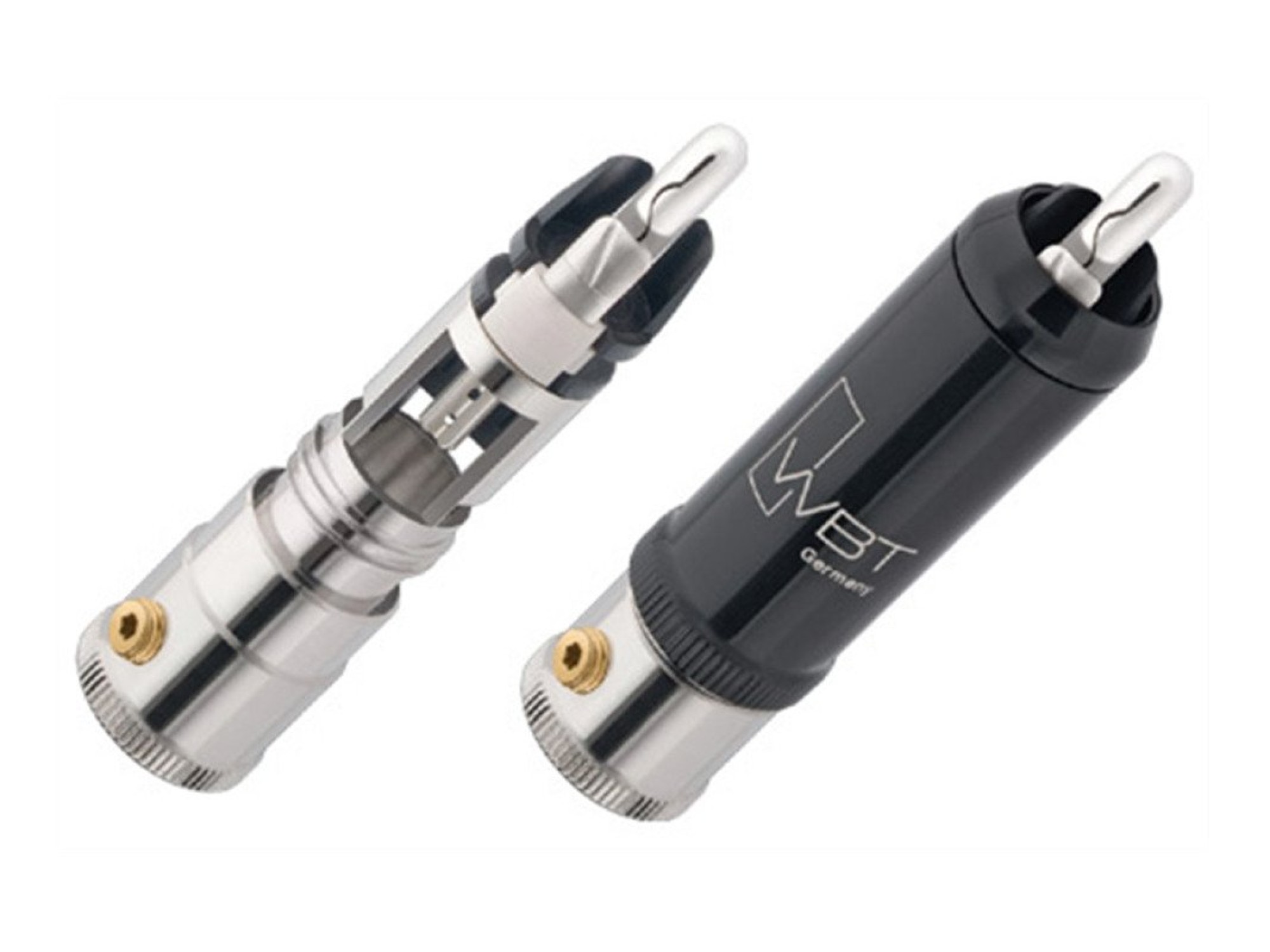

Elementul de bază care influențează calitatea sunetului mufei WBT-0152 Ag este unitatea centrală de contact, care a fost dezvoltată exact în același mod ca și pentru modelul de mufă WBT-0110 Ag: masă minimă a conductorilor de semnal din argint fin. Argintul a fost ales deoarece este cel mai bun conductor electric, oferind nu numai o transmisie ultra-rapidă a semnalului, ci și o rezoluție fină excelentă. Conductorii de semnal sunt pasivați și, prin urmare, cel mai bine protejați împotriva coroziunii sau migrării care ar afecta calitatea contactului.
WBT-0152 Ag are o lățime de bandă de transmisie de până la 200 MHz, mult peste lățimea de bandă de transmisie a mufelor RCA convenționale.
Prin dispozitivul de prindere a cablului, care funcționează ca un mandrin al unei mașini de găurit, contactul exterior al mufei, odată introdus, se fixează ferm pe mufa RCA. Presiunea maximă de contact oferă nu numai o conexiune sigură, ci și minimizează rezistența la tranziție.
Datorită manșonului de prindere din două piese, conul manșonului nu se rotește în timp ce manșonul de prindere este strâns și, prin urmare, elementele de contact nu sunt expuse la presiune de răsucire. În plus, în acest fel se compensează inexactitatea dimensională a contactelor exterioare ale mufelor mamă.
Pinul central este crestat și ușor îndoit în sus și astfel garantează, cu arcul său ferm, o conexiune electrică sigură și de lungă durată, cu cea mai mică rezistență la tranziție posibilă.
Elementul corpului este fabricat din alamă (placată cu platină) pentru a accepta cabluri rigide și deosebit de groase și este proiectat pentru un diametru de cablu mai mare (până la 10,8 mm Ø). Corpul metalic al conectorului este, desigur, decuplat electric de unitatea centrală de contact și este fabricat din cât mai puțin metal posibil, astfel încât și WBT-0152 Ag să fie în mare măsură ferit de curenți turbionari.
În afară de ieșirile digitale, este foarte important ca ieșirile phono (pick-up-uri, microfoane) să aibă o bună ecranare împotriva câmpurilor electromagnetice interferente. Interferențele nedorite pot fi foarte mari în funcție de natura dispozitivelor și, în primul rând, de mediul înconjurător (telefoane mobile, computere etc.). WBT-0110 nextgen™ pure a fost conceput ca mufa RCA perfectă pentru conexiuni digitale, iar noul WBT-0152 Ag optimizează conexiunile analogice. WBT-0152 Ag are manșonul de strângere din alamă, mai conductiv și cu elementul de contact negativ conectat, pentru a asigura ecranarea electromagnetică necesară.
Pentru lipirea cablului, WBT recomandă utilizarea aliajului de argint WBT-0800 (vezi și conexiunea prin lipire), care este delicată cu suprafața.
Șurubul Torx oferă o descărcare sigură a tensiunii cablului. (Poziția șurubului Torx pe tija rotundă a mufei poate varia în funcție de procesul de producție).
